Шов определяет
профиль
Тип шва задаёт семейство: рабочий шов бетонирования, деформационный или усадочный. Давление воды и ширина сечения — серию и типоразмер. В каталоге 18 серий из ПВХ-пластиката и ЭПДМ и 105 позиций, давление до 1,3 МПа.
Четыре параметра, которые решают всё
Профиль подбирается не «по бренду», а по узлу. Эти четыре пункта закрывают 90% ошибок при заказе гидрошпонки.
Тип шва
Технологический, деформационный или усадочный — от этого зависит серия. Ошибка здесь дороже, чем разница в цене профиля.
Давление воды
От 0,01 до 1,3 МПа. Давление указано в карточке каждой позиции — по нему серия и выбирается.
Ширина профиля
Число в коде — ширина в миллиметрах: A 100 — 100 мм, AA 320 — 320 мм. Ширину задаёт узел, а не наличие на складе.
Материал
ПВХ-пластикат для обычных условий, ЭПДМ — для наружных и неотапливаемых конструкций: −45…+75 °C.
С чего начинается подбор
В линейке три группы профилей. Перепутать технологический шов с деформационным — самая частая ошибка: профиль просто не заработает.
Технологические швы
Контакт бетона разного возраста. Перемещений нет, задача — перекрыть фильтрацию по шву. 51 позиция в семи сериях.
Смотреть в каталоге →18 серий Besaflex
От базовой A 100 до П-образной FV 110/20/3. Нажмите на серию — там чертёж, характеристики и все типоразмеры.

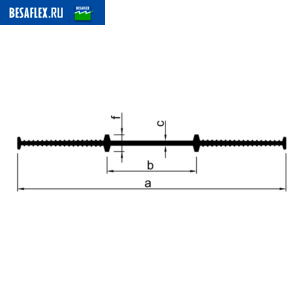

Серия A

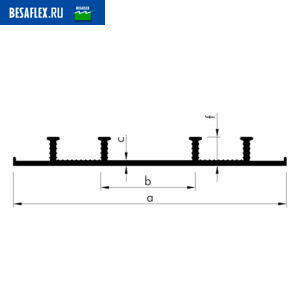

Серия AA
Серия AA-EA
Серия AA-EW
Серия AA-EI

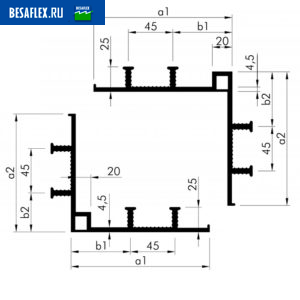

Серия AD

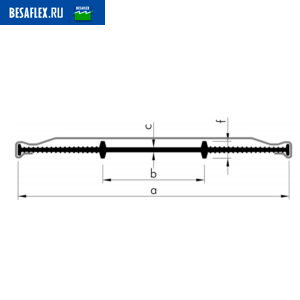

Серия AS
Серия ASI

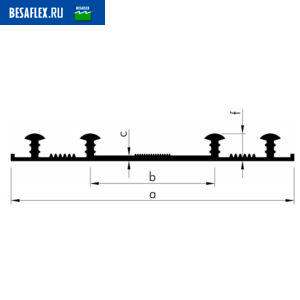

Серия CE

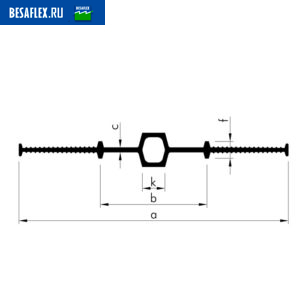

Серия D
Серия EE
Серия ES
Серия ES-EA
Серия ES-EW

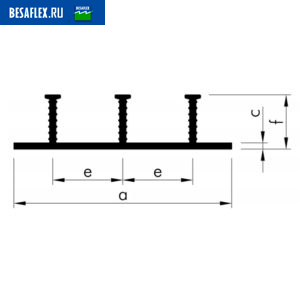

Серия FAP
Серия FV
Серия S

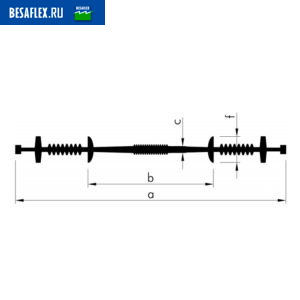

Серия SS
ПВХ-пластикат и ЭПДМ: что выбрать
В каталоге два материала. Разница не в «качестве», а в условиях работы шва и способе стыковки отрезков.
| Позиций в каталоге | 95 | 10 |
|---|---|---|
| Температура эксплуатации | −35…+67 °C | −45…+75 °C |
| Температура хрупкости | −40 °C | −45 °C |
| Стойкость к температурам | без трещин | без трещин |
| Стыковка отрезков | сварка встык | по инструкции производителя |
| Серии | A, AA, AA-EA, AA-EW, AA-EI, AD, AS, ASI, CE, D, FAP, FV, S, SS | EE, ES, ES-EA, ES-EW |
| Когда берут | закрытые и отапливаемые конструкции, типовые узлы | наружные и неотапливаемые сооружения, мороз |
ПВХ-пластикат — основной материал линейки: 95 позиций, температура эксплуатации −35…+67 °C, температура хрупкости −40 °C. Отрезки соединяются сваркой встык, поэтому контур можно собрать на объекте.
ЭПДМ — резина для наружных и неотапливаемых конструкций: 10 позиций, −45…+75 °C, температура хрупкости −45 °C. Эластичность сохраняется на морозе, но стыки соединяют иначе — по инструкции производителя.
Выбор материала — это выбор условий работы шва, а не «класса» изделия: ЭПДМ не лучше ПВХ, она просто рассчитана на другой температурный режим.
Как ставится гидрошпонка
Порядок работ одинаков для всех серий; отличается только способ крепления — к арматуре или к опалубке.
Подготовка шва
Шов очищают от мусора и наледи, проверяют геометрию по проекту. Профиль раскладывают по контуру и проверяют длину до бетонирования.
Укладка по оси
Профиль ставится симметрично оси шва, без натяжения и перекосов. Для внутренних серий — с креплением к арматуре, для опалубочных — к щиту.
Крепление
К арматурному каркасу — вязальной проволокой с шагом 200–250 мм. Опалубочные исполнения фиксируются по линии щита.
Стыки
Отрезки соединяются по инструкции производителя: ПВХ — сваркой встык, ЭПДМ — вулканизацией или клеевым соединением. Стык проверяют на сплошность.
Бетонирование
Профиль защищают от смещения и контакта с вибратором. После распалубки проверяют выход профиля и состояние шва.
О бренде Besaflex
Besaflex — торговая марка гидроизоляционных шпонок концерна Besaplast (Германия). В каталоге собраны 18 серий: прямые профили для рабочих швов, деформационные серии с полой камерой, П-образные компенсаторы, угловые элементы, мембранные и трубчатые исполнения.
Профили выпускаются из ПВХ-пластиката и ЭПДМ. Первый — массовый материал для типовых узлов, второй — резина для наружных и неотапливаемых конструкций: она сохраняет эластичность до −45 °C. Все позиции каталога произведены в Германии.
Мы поставляем линейку Besaflex со склада в Санкт-Петербурге и подбираем серию по узлу: тип шва, давление воды, ширина профиля, способ монтажа. Если в проекте указан конкретный код — работаем по нему; если только тип шва — подбираем и присылаем чертёж на согласование.

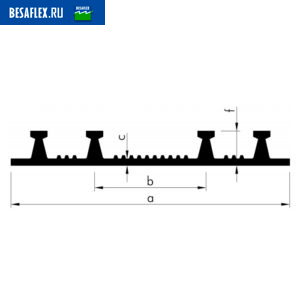

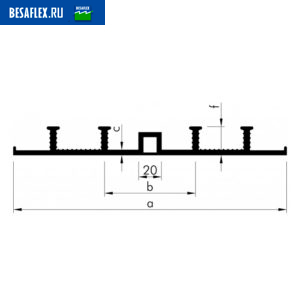

- SVGЧертежи сеченийНа карточках позиций: сечение с размерами a, b, c, f. Для серий AS, ASI и FAP в архиве производителя чертежей нет — показана схема.
- PDFПаспорт и сертификатыНа партию — по запросу: присылаем сканы на почту вместе с коммерческим предложением.
- DWGПодбор по узлуПришлите чертёж узла или спецификацию — подберём серию и типоразмер, ответим в течение рабочего дня.
- XLSКоммерческое предложениеСчёт для юридического лица, спецификация с кодами и количеством. Цена зависит от серии, типоразмера и объёма.
Частые вопросы
Чем технологический шов отличается от деформационного?
Как читать код, например AA 320/45?
Что делать, если в проекте указана серия, которой нет в каталоге?
Есть ли угловые элементы?
Как считается цена?
Подберём серию по вашему узлу
Пришлите чертёж или спецификацию — ответим с кодом, чертежом и ценой в течение рабочего дня.
